Gonzalo Avila - bici.gzalo.com (CC BY-NC 4.0 excepto imágenes)

Motor y montaje

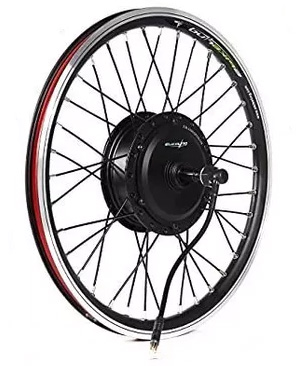

Podemos comprar la rueda con motor ($$$, T)
Foto motor integrado a rueda
O usar un motor de hoverboard ($, TTTTT)

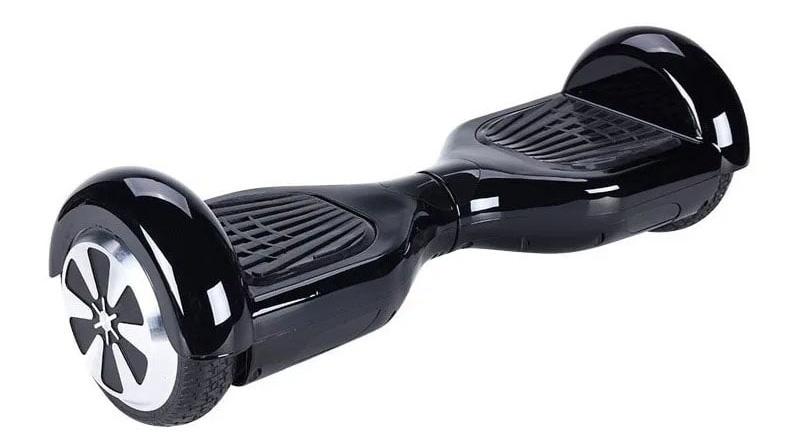

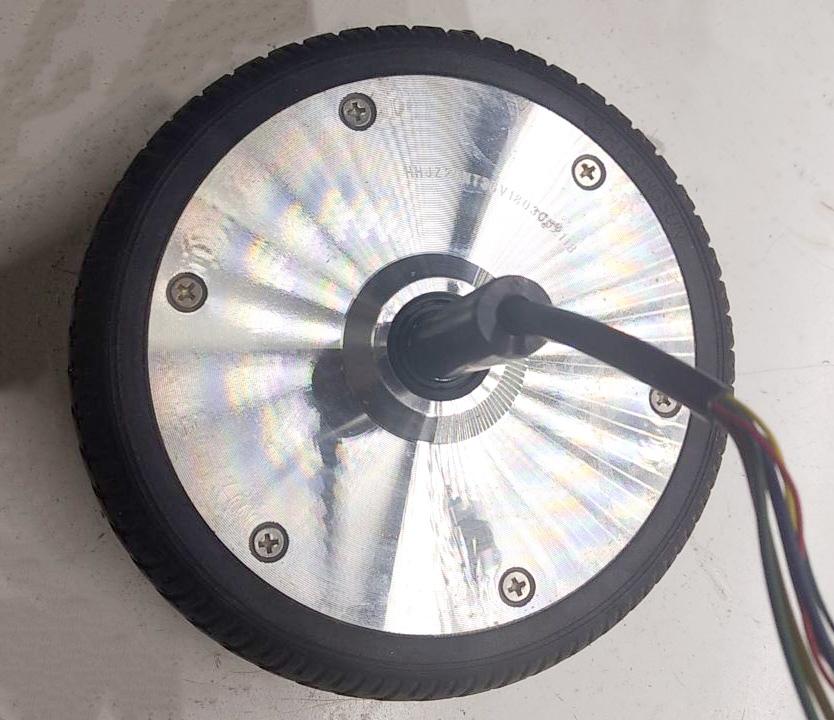

Hoverboard a reparar Motor brushless

Suele romperse la batería o el controlador
El motor solo tiene eje de un lado Roscando varilla Soldando varilla
Hacer agujero, roscar y soldar varilla roscada

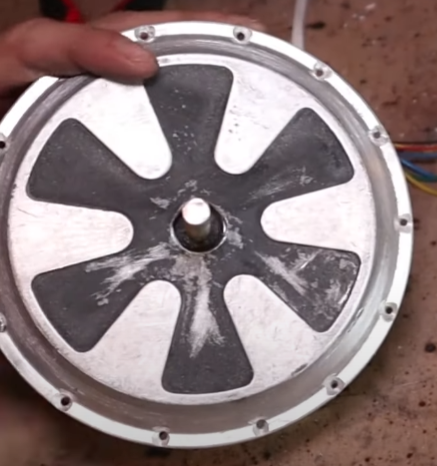

Agujerear la carcasa metálica para el eje y rayos Agujeros Rayos
Avellanar los agujeros para que los rayos puedan girar

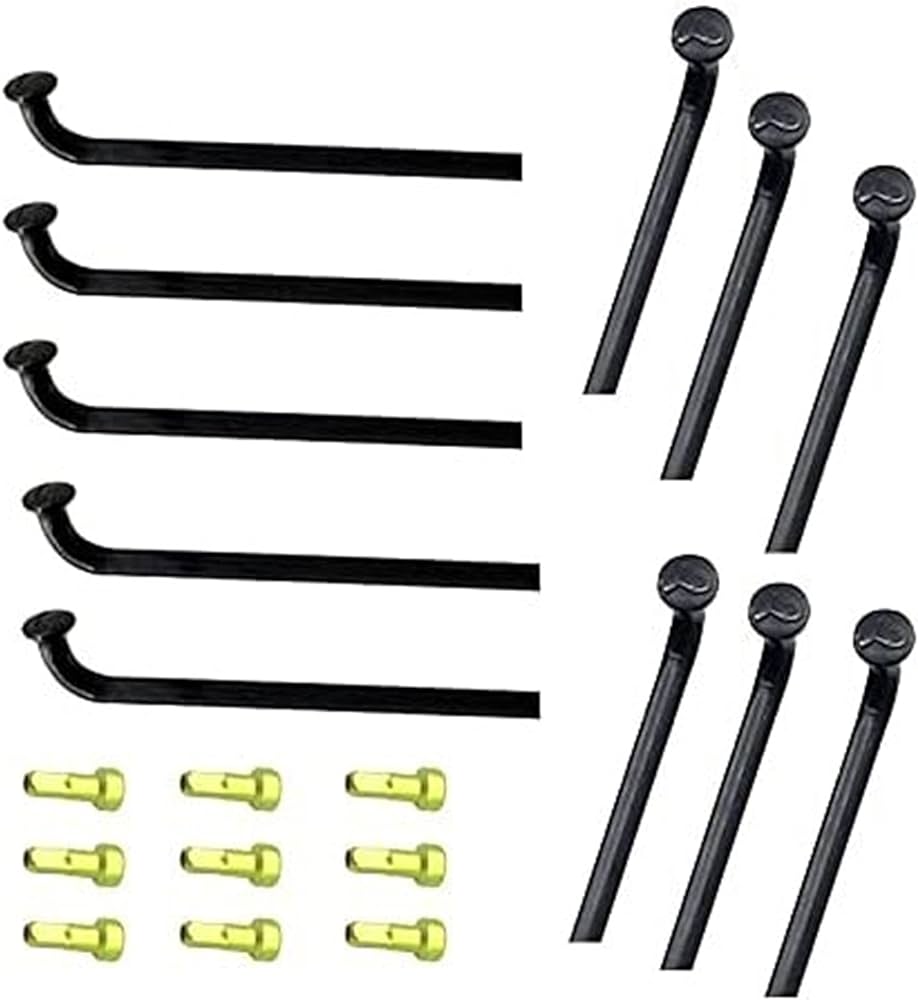

Comprar nuevos rayos y amolar las puntas CalculadoraArmado
Rehacer la rueda, luego tensionar y ajustar

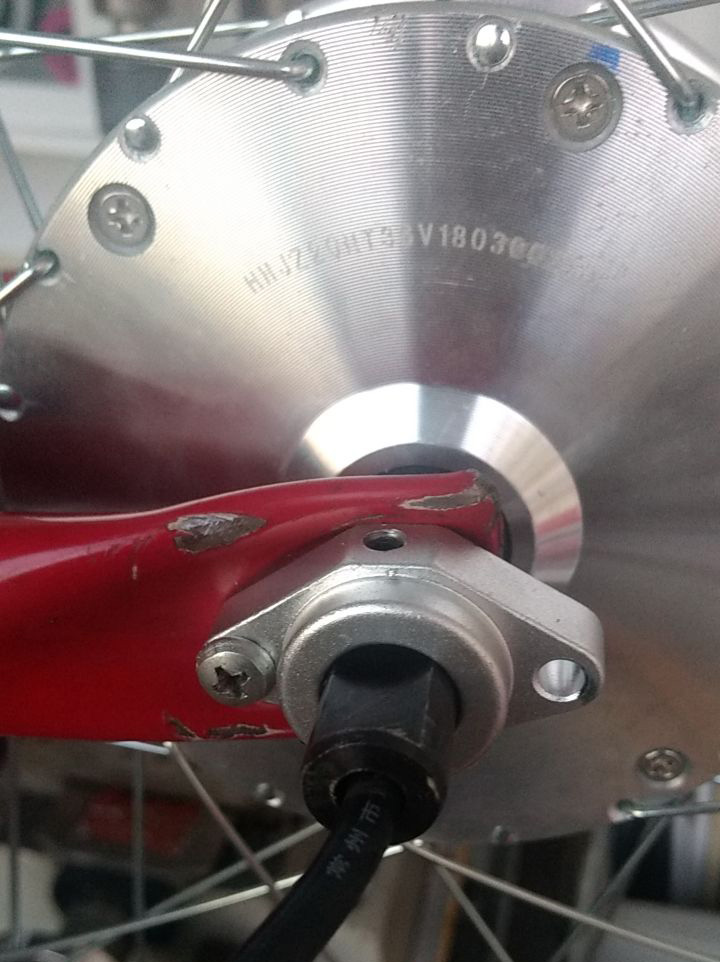

Agarre a la horquilla (1)
Agarre
Tuerca y contratuerca
Agarre a la horquilla (2)
Agarre
Lima + soporte para varillas de impresoras 3D

Controlador

Podemos comprar el controlador listo ($$$, T) Foto controlador
O usar un driver para motores brushless ($$, TTT, FAIL) Foto controlador
No funciona bien, se apaga por la corriente al arrancar
O reusar el driver del hoverboard ($, TTT) Foto placa hoverboard
Firmware alternativo by lucysrausch
Comprar acelerador de puño o pulgar ($$)
Foto acelerador pulgar Foto impreso en 3d
O imprimirlo en 3D ($)

Batería

Comprar batería de hoverboard ($$) Foto batería hoverboard
Aprox 20 km, 30 km/h max con ayuda
O reusar baterías de notebook con un BMS ($, TTT)
Foto BMS Lote baterías
Guardenla en una caja segura, desconexión rápida ($$)

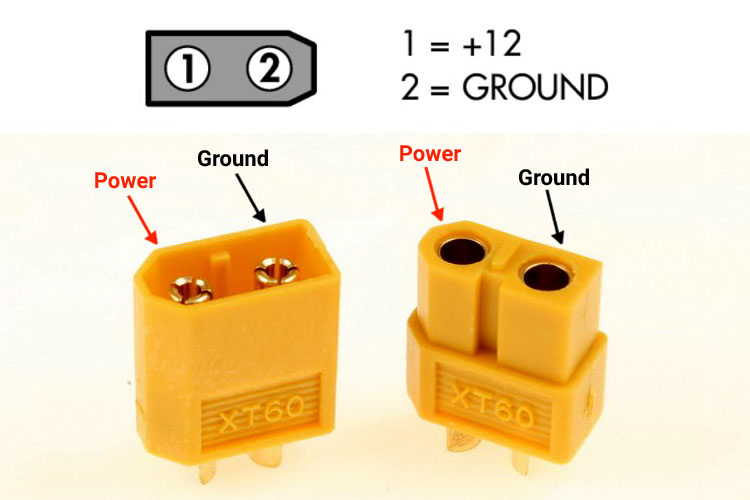

Foto caja seguraFoto conector XT60

Cableado

Alforja lateral, perfil aluminio + tapas impresas en 3D
Alforja

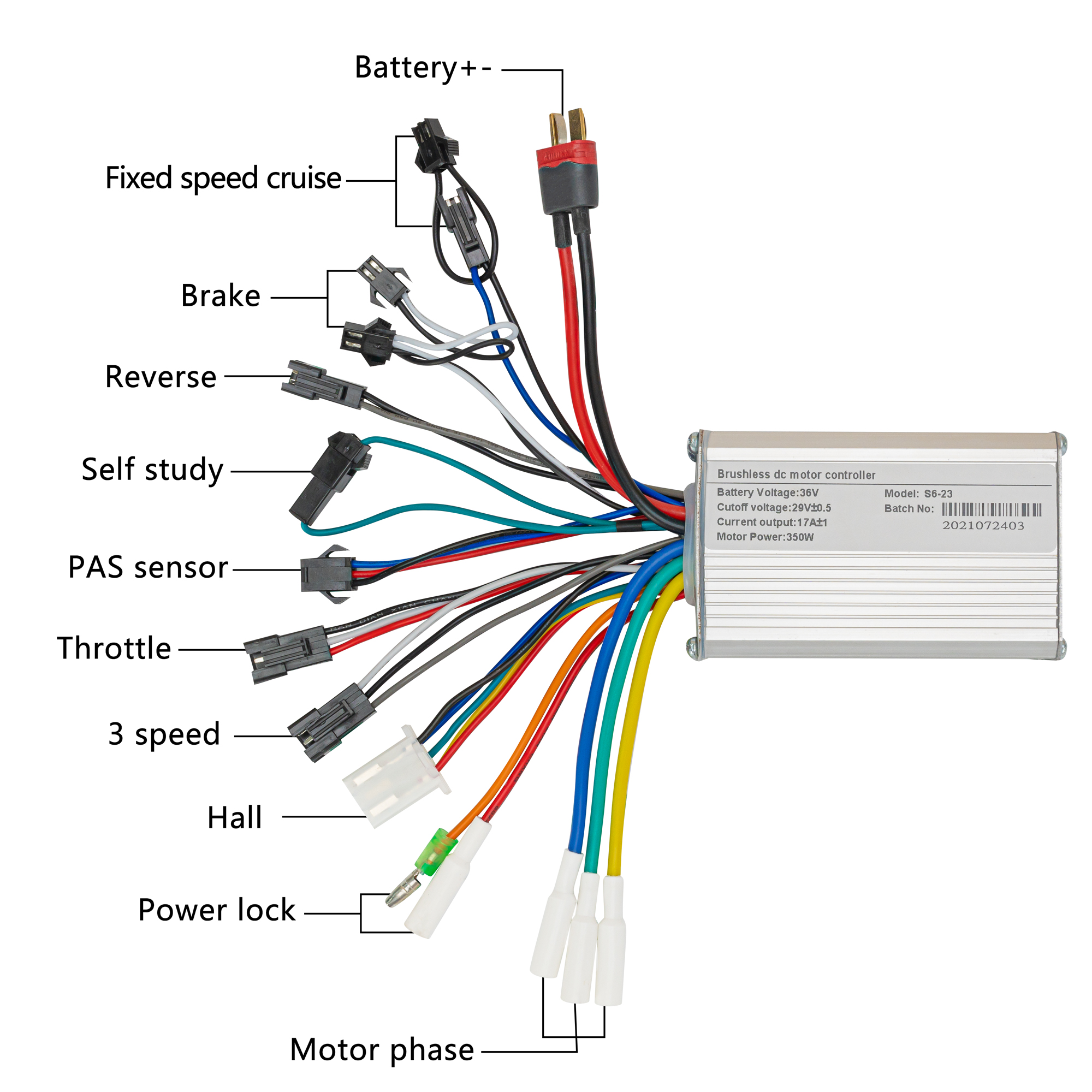

Conexiones del controlador Conexión
Conexiones
Conexión

Carga

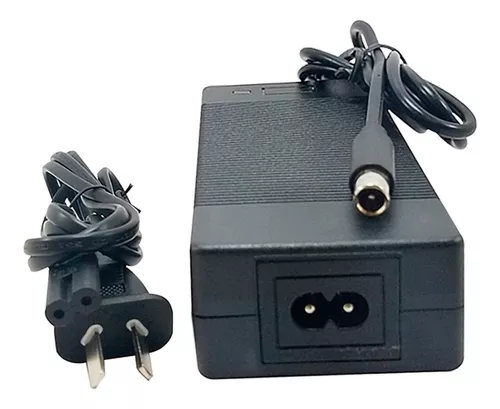

Comprar un cargador (42v, 1A, $$)
Foto Cargador Foto Fuente labo con limitación de corriente
O usar una fuente de laboratorio con limitación de corriente ($$$)

Bocina

Comprar una bocina lista ($)
Foto varios tipos bocina

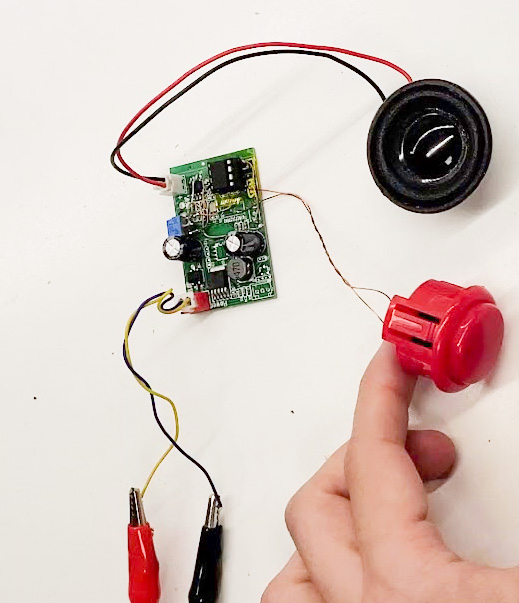

O hacer una propia con un microcontrolador ($, TTTT) Foto PCB y hoverboard con melodías Foto PCB y hoverboard con melodías

¡Gracias!

¿Alguna pregunta?

Cualquier cosa,
gzalo@gzalo.com

Usen casco, no vayan por la vereda
ni en contramano
